سوله صنعتی چیست؟

یکی از مهمترین و پرکاربردترین سازه های فلزی، سوله ها هستند که مزایای بسیاری دارند و استفاده از آن ها در دنیا، روز به روز گسترده تر می شود و بخش عمده ای از سازه های فلزی مدرن را به خود اختصاص داده اند. سوله، سازه‌ای با سقف شیب‌دار است که به منظور برآورده ساختن فضاهای مورد نیاز صنایع مختلف، در انواع و اشکال گوناگون، طراحی و ساخته می شود. از مهمترین دلایل محبوبیت و گسترش روز افزون استفاده از سوله ها می توان به انعطاف پذیری در طراحی و ساخت، پایداری، استحکام و ایمنی بالا و همچنین سبک و مقرون به صرفه بودن آن ها اشاره نمود.

سوله ها، تنوع زیادی دارند و شیوه های طراحی، مدلسازی و ساخت و اجرای آن ها نیز متفاوت است. معمولا سوله ها را بر اساس نوع متریال ساخت، به چهار نوع سوله های تیر آهنی، سوله های تیر ورقی، سوله های خرپایی و سوله های UBM تقسیم بندی می کنند. از طرف دیگر، سوله ها را بر حسب کاربرد آن ها می توان به سوله های صنعتی، سوله های بهداشتی، سوله های ورزشی و تفریحی، سوله های کشاورزی و دامپروری (سوله های گاوداری و مرغداری)، سوله های نظامی و … تقسیم بندی نمود.

خصوصا در سالیان اخیر، به دلیل افزایش جمعیت و نیاز به گسترش شهرک های صنعتی، اماکن عمومی و فروشگاهای زنجیره ای، میزان تقاضا برای این سازه ها به شدت افزایش یافته است. در این مقاله آموزشی، در مورد فرآیندها و روش های طراحی، مدلسازی و ساخت سوله در صنایع فلزی سازه نگار صحبت خواهیم کرد. لطفا تا پایان این مقاله با ما همراه شوید.

نحوه ساخت یک سوله

برای ساخت یک سوله نیز همانند هر سازه فلزی دیگر، لازم است مراحلی طی شود. مهمترین مراحل احداث یک سوله عباتند از:

مرحله ۱: مشاوره و برآورد اولیه پروژه

قبل از شروع هر پروژه، بهتر است با متخصصین سازه های فلزی مشاوره نمائید تا علاوه بر آگاهی از مراحلی که باید طی کنید، برآوردی از هزینه های پروژه و زمان لازم برای اجرای پروژه بدست آورید. این موضوع، علاوه بر جلوگیری از سردرگمی، از اتلاف زمان و هزینه های ناخواسته نیز جلوگیری خواهد کرد. ضمن آنکه به شما در تصمیم گیری بهتر در مورد آینده پروژه کمک خواهد کرد.

مرحله ۲: اخذ مجوزهای لازم

پس از مشاوره و تصمیم گیری در مورد کاربری سوله، وقت آن است که نسبت به دریافت مجوزهای لازم (مجوز ساخت و بهره برداری) از مراجع ذیربط اقدام نمائید. برای این کار، کافیست بر اساس نوع کاربری مد نظرتان، به سازمان یا وزارت خانه مربوطه مراجعه نموده و درخواست خود را ثبت نمائید. به عنوان مثال، برای مصارف بهداشتی و درمانی، لازم است سوله، به صورت کاملا بهداشتی ساخته شود. بنابراین، مجوزهای لازم برای این سوله، باید از وزارت بهداشت یا سایر نهادهای ناظر اخذ گردد. به همین ترتیب، برای دریافت مجوز مربوط به سوله های گلخانه ای، کشاورزی یا دامداری، لازم است به وزارت جهاد کشاورزی مراجعه نمائید.

مرحله ۳ – خرید زمین جهت احداث سوله

پس از دریافت مجوزهای لازم، باید نسبت به تهیه زمین برای احداث سوله اقدام نمایید. زمین احداث می تواند درون شهر، خارج از محدوده شهر و یا در محدوده شهرک های صنعتی باشد. برای تهیه زمین مناسب، می توانید به بنگاه های معاملات صنعتی مراجعه نمائید. نکته مهمی که باید هنگام خرید زمین به آن توجه نمائید، این است که خاک زمین باید کیفیت و استحکام مورد نیاز را داشته باشد تا بعدا نیاز به هزینه های جانبی برای مقاوم سازی آن نباشد. همچنین، دقت کنید که محل احداث سوله و شرایط آب و هوایی آن نیز بر هزینه های سوله بسیار تاثیر گذار است. بنابراین، بهتر است قبل از اقدام به خرید زمین، با شرکت های معتبر در این زمینه مشورت کنید.

مرحله ۴: طراحی اسکلت سوله و جرثقیل های آن

در این مرحله، لازم است طراحی فونداسیون و کلیه مقاطع اسکلت سوله و جرثقیل های آن انجام و نقشه های سازه تهیه گردد. طراحی، یکی از مهمترین مراحل هر پروژه است که تاثیر بسیاری بر هزینه های پروژه خواهد داشت. همچنین، هرگونه خطا یا کاستی در طراحی، علاوه بر وارد نمودن هزینه های جانبی به سازه و ناکارآمد نمودن آن، خطرات جانی را نیز به دنبال خواهد داشت. بر این اساس، طراحی سوله، حتما باید توسط افراد متخصص و با تجربه انجام شده و تأییدیه های لازم از سازمان نظام مهندسی دریافت گردد.

مرحله ۵: مدلسازی سوله و تهیه نقشه های کارگاهی

در این مرحله، در صورت نیاز، مدلسازی کامل پروژه نیز انجام شده و نقشه های کارگاهی (نقشه های شاپ) آن تهیه و برای ساخت قطعات، در اختیار کارخانه قرار می گردد. معمولا برای مدلسازی سازه ها و تهیه نقشه های کارگاهی سازه، از نرم افزارهای تخصصی شاپ دراوینگ (Shop Drawing) مانند Tekla Structures استفاده می شود.

مرحله ۶: برآورد دقیق پروژه و خرید مصالح مورد نیاز

پس از طراحی و مدلسازی سازه، بر اساس گزارشاتی که با استفاده از نرم افزارهای شاپ دراوینگ بدست می آید، متریال مورد نیاز پروژه (مانند ورق ها و پروفیل های فولادی، پرلین ها، الکترودها و سیم های جوشکاری، البسه و تجهیزات ایمنی، پیچ و مهره، رنگ، پوشش ها و …) به صورت دقیق محاسبه شده و پس از خریداری، به انبارهای کارخانه اسکلت فلزی که ساخت پروژه را بر عهده دارد منتقل می گردد.

مرحله ۷: آماده‌سازی زمین و اجرای فونداسیون

در این مرحله، شرایط زمین سنجیده شده و جنس و کیفیت خاک زمین مورد آزمایش قرار می گیرد. در ادامه، در صورت نیاز، باید با استفاده از عملیات خاک برداری و مسطح سازی، ناهمواری های زمین برطرف شده و مقاوم سازی زمین انجام شود تا امکان اجرای فونداسیون فراهم گردد. پس از تائید کیفیت زمین و خاک، عملیات اجرای فونداسیون سوله، به موازات عملیات ساخت اسکلت سوله آغاز می شود.

مرحله ۸: ساخت اسکلت سوله و جرثقیل های آن

پس از آنکه طراحی و مدلسازی سوله انجام شد و همچنین، مصالح مورد نیاز، خریداری شده و به انبارهای کارخانه انتقال یافت، فرآیند ساخت سوله آغاز می شود. همانگونه که در بالا نیز اشاره شد، معمولا سوله ها را بر اساس نوع متریال ساخت، به چهار نوع سوله های تیر آهنی، سوله های تیر ورقی، سوله های خرپایی و سوله های UBM تقسیم بندی می کنند. بنابراین، بر اساس سازه تشکیل دهنده، ساخت سوله، به چهار روش زیر امکان پذیر است:

۱ – ساخت سوله با استفاده از تیر ورق (سوله تیر ورقی)

۲ – ساخت سوله با استفاده از خرپا (سوله خرپایی)

۳ – ساخت سوله با استفاده از پروفیل (سوله تیرآهنی)

۴ – ساخت سوله با استفاده از ورق های گالوانیزه (سوله UBM)

از میان موارد ذکر شده، سوله های تیرورقی و خرپایی، کاربرد بیشتری دارند. در سوله های تیر ورقی، اجزای اصلی را با استفاده از تیر ورق ساخته و سپس، توسط پیچ و مهره به یکدیگر متصل می کنند. در ایران، این نوع از سوله ها، بسیار پر کاربرد هستند. در این مرحله، ورق های خریداری شده، بر اساس نقشه های کارگاهی، برش داده شده و با استفاده از عملیات جوشکاری، قطعات مختلف سوله، مونتاژ می شوند. در ادامه، قطعات مونتاژ شده، پس از تمیزکاری، رنگ آمیزی می شوند و پس از بررسی های لازم توسط ناظران پروژه، قطعاتی که تائید نهایی شده باشند، جهت ارسال، به واحد بارگیری منتقل خواهند شد.

از مهمترین فرآیندهای ساخت یک سوله می توان به برشکاری، تسمه سازی، مونتاژ و جوشکاری اولیه، سوراخ کاری، مونتاژ و جوشکاری نهایی، تمیزکاری (سندبلاست) و رنگ آمیزی اشاره نمود. در این مرحله، طبق نقشه های کارگاهی تهیه شده، کلیه اجزای سوله از جمله ستون ها، تیرها (رفترها) و بادبندها ساخته می شود.

برخی از سوله ها، دارای جرثقیل هستند که از آن برای حمل و نقل و جابه جای نمودن اجسام درون سوله استفاده می شود. لازم است طراحی و ساخت جرثقیل سوله نیز به صورت جداگانه انجام گردد. برای آشنایی بیشتر با نحوه ساخت جرثقیل های سوله، به مقاله آموزشی ساخت جرثقیل سقفی مراجعه نمائید.

مرحله ۹: بارگیری و ارسال به محل نصب

در این مرحله، قطعات تائید شده، توسط تجهیزات مخصوص، مانند لیفتراک ها و جرثقیل ها، بارگیری شده و به محل نصب، ارسال می گردند. با این کار، عملا فرآیند ساخت پروژه به پایان می رسد و فرآیند نصب و اجرای آن آغاز می گردد.

مرحله ۱۰: نصب اسکلت سوله

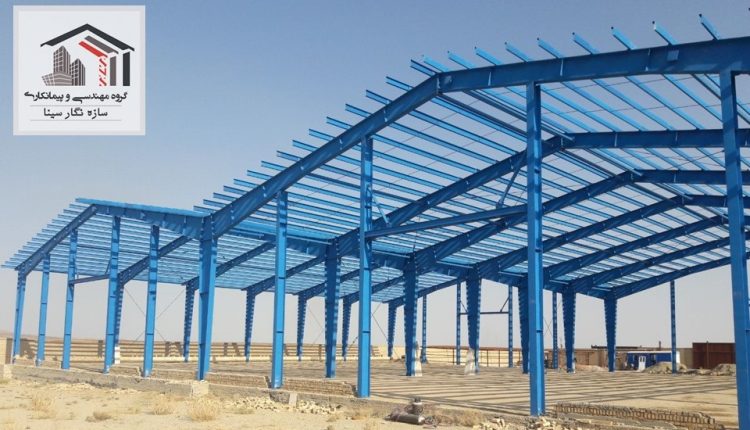

در این مرحله، فرآیند نصب اسکلت سوله آغاز می شود. هر یک از قطعات ساخته شده (مانند تیرها و ستون ها، پرلین ها، بادبندهای افقی و عمودی، استرات ها و سگرادها)، باید مطابق با نقشه های نصب، توسط جرثقیل در محل خود قرار داده شده و به وسیله جوش یا پیچ و مهره به یکدیگر متصل گردند.

مرحله ۱۱: اجرای دیوارها، پوشش ها و درب ها و پنجره ها

پس از برپایی اسکلت سوله، سایر عملیات مانند دیوارچینی، نصب پوشش کف، پوشش سقف و پوشش دیواره ها انجام می شود. سپس، درب ها و پنجره ها و شیشه ها نصب می گردند.

مرحله ۱۲: نصب و راه اندازی امکانات و تجهیزات سوله

هر سوله، بر حسب کاربری تعریف شده برای آن و منطقه ای که در آن نصب می شود، نیازمند تاسیسات خاصی است. به عنوان مثال، سوله های نگهداری دام و طیور، دارای سیستم های اختصاصی مربوط به گرمایش و سرمایش و تهویه هوا و لوله کشی های مخصوص آب و مواد خوراکی دام هستند. در حالیکه در سوله های صنعتی، معمولا تاسیسات برقی (شامل تابلوهای برق صنعتی، ژنراتورها و محل های عبور کابل ها)، تاسیسات مکانیکی (موتورخانه ها و لوله کشی های آب) و سیستم اطفای حریق تعبیه می شود.

با این حال، اکثر سوله ها، شامل تاسیسات برقی و تاسیسات مکانیکی (گرمایشی و سرمایشی و لوله کشی آب)، تجهیزات ایمنی مانند دوربین‌ های مدار بسته هستند که در این مرحله باید نصب می‌شوند.

مرحله ۱۳ – کنترل نهایی و بهره‌برداری از سوله

در این مرحله، کلیه اجزای سوله و تجهیزات داخل آن، بررسی شده و ایرادات احتمالی آن ها برطرف می شود. در پایان، پس از صدور تائیدیه های لازم از سوی ناظران پروژه، عملا بهره‌برداری از سوله، آغاز می گردد. نهایتا، در صورتیکه سوله مورد نظر، دارای جرثقیل باشد، در این مرحله، جرثقیل های آن نیز نصب خواهد شد.

چگونه می توان هزینه های ساخت سوله را کاهش داد؟ آیا ساخت سوله ارزان امکانپذیر است؟

تا اینجا، با مراحل ساخت سوله و عوامل موثر بر آن ها آشنا شدیم. حال، این پرسش مهم مطرح می شود که چگونه می توان هزینه های ساخت سوله را کاهش داد؟ آیا ساخت سوله ارزان قیمت امکانپذیر است؟ برای پرسش به این پاسخ، لازم است بدانیم که عوامل مختلفی در قیمت تمام شده سوله تاثیر گذار است که مهمترین آن ها، کاربرد سوله است. با این حال، با طراحی مناسب و بهینه سازی وزن سازه و همچنین بهینه سازی فرآیندهای ساخت و نصب سوله، می توان هزینه های تمام شده هر سازه ای را تا حد زیادی کاهش داد. بنابراین، کاهش هزینه های ساخت سوله، با رعایت ایمنی سازه، از طریق بهینه سازی فرآیندها ممکن خواهد بود.

نکته بسیار مهمی که باید بدان توجه کنید این است که فرآیند ساخت سوله، پیچیده و نیازمند تخصص و دقت بالایی است. علاوه بر این، برای ساخت قطعات سوله، محیط و تجهیزات منحصربفردی نیاز است و همچنین شرکت سازنده باید دارای مجوزهای قانونی و تائیدیه های لازم از مراجع زیربط باشد. متاسفانه، مشاهده می شود که برخی از افراد سودجو یا شرکت های غیر مرتبط، بدون داشتن مجوزهای لازم، اقدام به پذیرش پروژه های عمرانی می کنند و با توجه به عدم تخصص، قادر به اجرای صحیح پروژه نیستند و عمدتا پروژه را نیمه کاره رها کرده و علاوه بر اتلاف زمان، هزینه های جانبی زیادی را نیز به کارفرما تحمیل می کنند.

بنابراین، لازم است به عنوان کارفرما مطمئن شوید که کلیه فرآیندهای طراحی، مدلسازی، ساخت و احداث سازه، توسط شرکت های معتبر و افراد متخصص، در کارگاه ها و کارخانه های اسکلت فلزی که دارای تجهیزات لازم هستند انجام می شود. با این کار، علاوه بر اطمینان از کیفیت و صحت اجرای پروژه، می توانید در کلیه مراحل پروژه، ناظر پیشرفت پروژه و اجرای دقیق دستورالعمل ها باشید. هرگز به شرکت های متفرقه یا افراد غیر متخصص در این زمینه رجوع نکنید.

شرکت سازه نگار، با بهره گیری از مهندسان محاسب با تجربه و با طراحی صحیح و بهینه، ضمن برآورده ساختن استحکام و ایمنی مورد نیاز سازه، هزینه های ساخت و نصب را تا حد امکان، کاهش خواهد داد. همچنین، این شرکت، مدلسازی پروژه های پذیرفته شده را به صورت کاملا رایگان برای شما کارفرمایان عزیز انجام خواهد داد و در صورت نیاز، نمای سه بعدی سازه به همراه انیمیشن آن نیز در اختیار کارفرما قرار خواهد گرفت. علاوه بر این، هزینه های طراحی، بهینه سازی و صدور دفترچه محاسبات نیز با تخفیف ویژه محاسبه خواهد شد. برخی از خدمات مشاوره رایگان ما عبارتند از:

• مشاوره در زمینه مراحل اداری و مجوزهای لازم برای شروع کار

• سنجش نیازهای پروژه و ارائه مشاوره تخصصی در مورد انتخاب مناسب نوع سوله بر اساس کاربری آن

• ارائه مشاوره در مورد خرید زمین مناسب برای احداث سوله

• برآورد اولیه از هزینه ها و زمان اجرای پروژه در قالب پیش فاکتور دقیق و نمودارها و گزارشات کاربردی

• مشاوره در مورد نحوه طراحی مناسب و بهینه سازی سازه و کاهش هزینه ها

• مشاوره برای تهیه مصالح مورد نیاز پروژه

• مشاوره در زمینه روش های مناسب و بهینه برای ساخت سازه

• مشاوره در زمینه طرح های تقویت سازه

برای کسب اطلاعات بیشتر در این مورد به سایت سازه نگار به آدرس saze-negar-sina.com مراجعه نمائید. برای اطلاع دقیق تر از جزئیات هزینه های ساخت سوله و دسترسی به جداول برآورد هزینه ها نیز می توانید از لینک هزینه ساخت سوله استفاده نمائید. علاوه بر این، در صورت نیاز، برای برآورد دقیق تر هزینه های ساخت سازه، می توانید با شماره تلفن های ۵۶۲۴۰۰۱۲ – ۰۲۱ و ۵۶۲۴۰۰۱۳ – ۰۲۱ و یا شماره موبایل ۰۹۱۲۴۲۰۸۰۸۵ تماس بگیرید تا همکاران ما در شرکت سازه نگار، با دریافت اطلاعات کامل پروژه، هزینه ها را با دقت محاسبه کرده و در قالب پیش فاکتور معتبر به شما ارائه نمایند.
