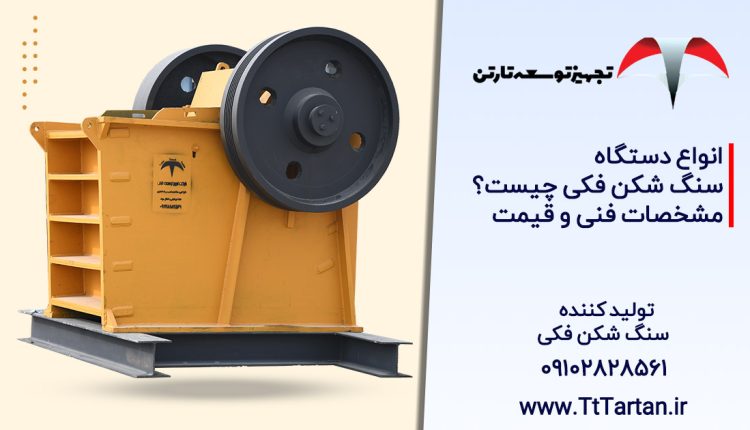

دستگاه سنگ شکن فکی
دستگاه سنگ شکن فکی یکی از تجهیزات حیاتی در صنعت معدن و مواد ساختمانی به شمار می‌آید که برای خرد کردن مواد معدنی و سنگی مورد استفاده قرار می‌گیرد. این دستگاه با استفاده از نیروی فشاری مواد را به تکه‌های کوچکتر خرد می‌کند، و این نیرو و فشار مکانیکی توسط دو فک در دستگاه تولید می‌شود. یکی از این فک‌ها ثابت است ، در حالی که دیگری متحرک است و به جلو و عقب حرکت می‌کند. این دستگاه به نام “سنگ شکن ضامن دار” نیز شناخته می‌شود و شامل مجموعه‌ای از فک‌های عمودی است. یکی از فک‌ها به نام “فک ثابت” در جای خود ثابت می‌ماند، در حالی که دیگری به نام “فک متحرک” به جلو و عقب حرکت می‌کند.
مکانیزم حرکت فک متحرک همانند بادامک یا پیستون است و به اشکال مختلفی به جلو و عقب حرکت می‌کند تا مواد را بین دو فک فشار داده و خرد کند. حرکت فک متحرک ممکن است بسیار محدود باشد، زیرا فرآیند خرد کردن مواد به طور کامل در یک زمان انجام نمی‌شود. این نیروی لازم برای خرد کردن مواد از طریق یک چرخ دنده به دست می‌آید که باعث حرکت یک شافت می‌شود و نیرویی از مرکز به بیرون ایجاد می‌کند تا فک‌ها به هم نزدیک شده و مواد خرد شوند.
این دستگاه‌ها به عنوان ماشین‌های سنگین شناخته می‌شوند و باید بسیار مقاوم باشند. قاب خارجی آنها معمولاً از چدن یا فولاد ساخته می‌شود. همچنین، فک‌ها اغلب از فولاد ریخته‌گری ساخته می‌شوند. آنها با آسترهای قابل تعویضی تجهیز می‌شوند که از فولاد منگنز یا Ni-hard (چدن آلیاژی Ni-Cr) ساخته شده‌اند. ساختار دستگاه سنگ شکن فکی معمولاً به صورت مقطعی طراحی می‌شود تا در صورت نیاز به انتقال به محیط‌های زیرزمینی، عملیات انتقال را آسان‌تر کند.
شرکت تجهیز توسعه تارتن یکی از تولید کنندگان سنگ شکن فکی با کیفیت بالا و قیمت مناسب است، تمرکز این شرکت بر روی تولید دستگاه های صنعتی معدن از جمله انواع سنگ شکن، آسیا، نوار نقاله، سرند، فیدر، ماسه شوی، ساخت سازه های فلزی ، قطعات و.. است. برای مشاهده محصولات و تماس با تجهیز توسعه تارتن میتوانید به سایت tttartan.ir مراجعه بفرمایید.
انواع سنگ شکن فکی
سنگ شکن فکی بر اساس موقعیت چرخشی فک متحرک به دسته‌های مختلفی تقسیم می‌شود:
- سنگ شکن بلیک: در این نوع سنگ شکن، فک متحرک در موقعیت پایینی از فک ثابت قرار می‌گیرد.
- سنگ شکن دوج: در این نوع سنگ شکن، فک متحرک در موقعیت بالایی از فک ثابت قرار می‌گیرد.
- سنگ شکن جهانی: در این نوع سنگ شکن، فک متحرک در موقعیت میانی قرار می‌گیرد.
در سنگ شکن های فکی، مواد تحت تاثیر نیروهای فشاری و یا برشی قرار می‌گیرند که بین دو صفحه صاف یا موجدار قرار دارند، و یکی از این صفحات ثابت است در حالی که دیگری متحرک است. حرکت فک متحرک به وسیله مکانیزم‌های مختلفی ایجاد می‌شود که هدف اصلی آن ایجاد بیشترین نیرو در فاصله بین دو فک برای خرد کردن مواد است. این سنگ شکن‌ها از دو مکانیزم اصلی برای ایجاد حرکت فک متحرک استفاده می‌کنند:
سنگ شکن دبل توگل (Double Toggle Jaw Crusher)
این نوع سنگ شکن در سال ۱۸۵۸ توسط Blake اختراع شد و به سیستم Blake نیز مشهور است. در این نوع سنگ شکن، حرکت فک متحرک به قسمت تحتانی فک توسط یک شاتون و دو بازو (Toggle) منتقل می‌شود. این سنگ‌شکن به خوبی برای خرد کردن کانه‌ها و مواد معدنی سخت مناسب است.
سنگ شکن فکی با بازوی ساده (Single Toggle Jaw Crusher)
در این نوع سنگ‌شکن، فک متحرک مستقیماً بر روی یک محور خارج از مرکز قرار دارد و توسط یک بازو به قسمت تحتانی فک متصل می‌شود. این سنگ‌شکن مسیر حرکت فک را به صورت یک بیضوی کشیده شده دارد.
سنگ شکن‌های ساخته شرکت تجهیز توسعه تارتن از نوع بازوی ساده (Single Toggle) هستند و نسبت خرد کردن در آنها بیشتر از نوع بازوی مضاعف (Double Toggle) است. این سنگ شکن‌ها از فولاد منگنزدار با کیفیت بالا ساخته شده‌اند و معمولاً وانادیم به آنها اضافه می‌شود تا مقاومت آنها در برابر سایش افزایش یابد. همچنین، زاویه بین دو فک حدود ۲۷ درجه است و فرآیند خرد کردن بین دو فک انجام می‌شود. این سنگ‌شکن‌ها از ابعاد بار ورودی حداکثر ۸۰ تا ۹۰ درصد دهانه ورودی استفاده می‌کنند و مصرف انرژی آنها نیز با افزایش ظرفیت تولید کاهش می‌یابد.
اگر علاقه مند به شناخت بیشتر انواع سنگ شکن معدن هستید حتما این صفحه مراجعه کنید: سنگ شکن معدن
اجزای سنگ شکن فکی
سنگ شکن فکی دارای اجزای مختلفی مانند توگل فک، فک بند، بغل بند، ناودان کوتاه، بلبرینگ، شانه فک ثابت و متحرک، درپوش‌ها و اجزای دیگری از جمله یاتاقان فک، پشت فک، شفت لنگ فک، الکتروموتور، و ناودانی بلند فک تشکیل شده است. این اجزا به هم ترتیبی کار می‌کنند که امکان خرد کردن مواد و تکه‌های سنگ را فراهم می‌کنند.
سنگ شکن‌های فکی به دلیل طراحی قوی و بالاترین ظرفیت‌ها، سایش کم، و نگهداری آسان، از مزایای فراوانی برخوردارند. این دستگاه‌ها قابلیت خرد کردن مواد سخت مثل گرانیت و بازالت را دارند و به دلیل نوع حرکت فک متحرک، تولید با ظرفیت بالا را فراهم می‌کنند. همچنین، عمر آنها بسیار طولانی است. محفظه خرد کننده با شکل و هندسه مناسب، سایش کمی دارد و نصب و نگهداری ساده‌اند. این دستگاه‌ها دارای دهانه بزرگی هستند که مواد ورودی سخت را با سایش کم خرد می‌کنند و با چرخ دنده‌های بزرگ انرژی اضافی تولید می‌کنند. همچنین، فک های آنها از فولاد منگنز با کیفیت بالا ساخته شده‌اند.
قیمت سنگ شکن فکی
شرکت تارتن با افتخار موفق به طراحی و تولید ۲۰ مدل از ۷۰ مدل سنگ شکن فکی گردیده است. جهت دریافت اطلاعات درباره قیمت دستگاه سنگ شکن فکی و یا نحوه عملکرد آن، میتوانید با شماره تلفن ۰۹۱۲۸۱۸۲۵۶۱ تماس گیرید یا به وب سایت شرکت تجهیز توسعه تارتن مراجعه فرمایید.
