موتور BLDC چیست؟ همه چیز درباره تکنولوژی موتورهای براشلس

موتورهای الکتریکی به عنوان یکی از اجزای حیاتی در صنایع مختلف، نقش بسزایی در بهبود کارایی و عملکرد دستگاه‌ها و ماشین‌آلات دارند. یکی از پیشرفته‌ترین انواع این موتورها، موتورهای جریان مستقیم بدون جاروبک یا BLDC (Brushless DC Motor) است. این موتورها به دلیل ویژگی‌های منحصربه‌فرد خود، انقلابی در صنعت موتورهای الکتریکی به وجود آورده‌اند. در این مقاله، به بررسی جامع موتور BLDC خواهیم پرداخت. از تاریخچه و ساختار آن گرفته تا مزایا، معایب و کاربردهای مختلف این موتور در صنایع گوناگون. همراه ما باشید تا به دنیای جذاب موتور BLDC وارد شویم و با این تکنولوژی پیشرفته بیشتر آشنا شویم.

موتور bldc چیست؟

موتور BLDC (Brushless DC Motor) یک نوع موتور الکتریکی است که بدون برس و کموتاتور عمل می‌کند و با استفاده از سنسورها و درایورهای الکترونیکی، دقت و کارایی بالاتری را در تبدیل انرژی الکتریکی به مکانیکی فراهم می‌سازد. در وبسایت رسمی brushless.com در قسمت راهنمای خرید موتور bldc اینگونه موتور bldc را تعریف کرده است:

« موتورهای BLDC (Brushless DC Motors) در صنعت به‌طور گسترده‌ای مورد استفاده قرار می‌گیرند و کاربردهای بسیاری در حوزه‌های مختلف از جمله خودروهای الکتریکی، ربات‌ها، و تجهیزات پزشکی دارند. این موتورها دارای طراحی بدون برس هستند که منجر به کارایی بالاتر، نگهداری آسان‌تر، و عمر طولانی‌تر می‌شود. به دلیل عدم وجود اصطکاک ناشی از برس‌ها، موتورهای BLDC می‌توانند با بهره‌وری بیشتر انرژی الکتریکی را به انرژی مکانیکی تبدیل کنند، که این ویژگی به‌ویژه در خودروهای الکتریکی مهم است. همچنین، موتورهای BLDC می‌توانند بدون ایجاد نویز مکانیکی عمل کنند، که موجب حرکت ساکت‌تر وسایل نقلیه می‌شود .»



تاریخچه موتور BLDC

تاریخچه موتورهای الکتریکی به اوایل قرن نوزدهم بازمی‌گردد، زمانی که موتورهای DC با جاروبک‌ها معرفی شدند. این موتورهای اولیه مشکلاتی مانند سایش جاروبک‌ها، نیاز به نگهداری مداوم و تولید نویز داشتند. با پیشرفت تکنولوژی، نیاز به موتوری با کارایی بالاتر و نگهداری کمتر احساس شد. در دهه ۱۹۶۰ میلادی، موتور BLDC به عنوان جایگزینی برای موتورهای جاروبک‌دار DC معرفی شد. این موتور با حذف جاروبک‌ها و استفاده از تکنولوژی‌های الکترونیکی، بسیاری از مشکلات موتورهای سنتی را حل کرد و به سرعت جایگاه ویژه‌ای در صنایع مختلف پیدا کرد.



ساختار موتور BLDC

موتور BLDC از دو بخش اصلی تشکیل شده است: استاتور و روتور.

  1. استاتور: بخش ثابت موتور است که شامل سیم‌پیچ‌هایی است که میدان مغناطیسی را تولید می‌کنند.
  2. روتور: بخش متحرک موتور است که شامل آهنرباهای دائمی است و در داخل استاتور قرار دارد.

در موتور BLDC، به جای استفاده از جاروبک‌ها و کموتاتورهای مکانیکی، از سنسورها و درایورهای الکترونیکی برای کنترل میدان مغناطیسی و جریان استفاده می‌شود. این سنسورها موقعیت روتور را تشخیص می‌دهند و درایورها با تنظیم جریان در سیم‌پیچ‌های استاتور، باعث حرکت روتور می‌شوند.



اجزای موتور BLDC

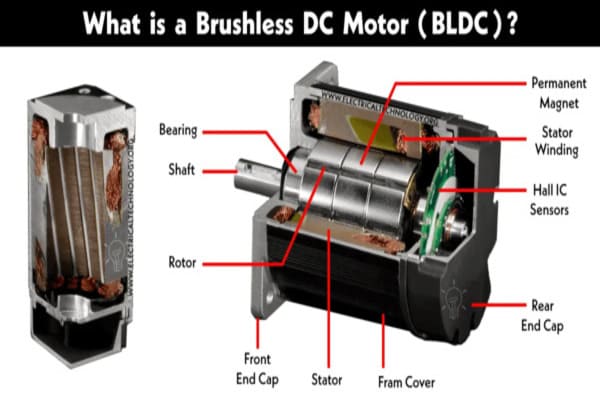

در بالا دو مورد از بخش های اصلی این موتور را خدمت شما معرفی کردیم، موتورهای DC براشلس (BLDC)  از اجزا و قطعات مختلفی تشکیل شده‌اند که در تصویر بالا به خوبی نشان داده شده‌اند. در زیر توضیح مختصری در مورد هر یک از این اجزا آورده شده است:

نام قطعه توضیحات
Bearing (بلبرینگ) بلبرینگ‌ها برای پشتیبانی و کاهش اصطکاک در زمان چرخش شفت موتور استفاده می‌شوند.
Shaft (شفت) شفت بخشی از موتور است که به روتور متصل شده و به کمک بلبرینگ‌ها چرخیده و توان مکانیکی را انتقال می‌دهد.
) Rotorروتور) روتور شامل آهنرباهای دائمی است که در مرکز موتور قرار گرفته و به شفت متصل است. این قسمت به وسیله میدان مغناطیسی ایجاد شده توسط استاتور چرخانده می‌شود.
Front End Cap (درپوش جلویی) درپوش جلویی وظیفه محافظت از قطعات داخلی موتور را بر عهده دارد و معمولاً برای نصب بلبرینگ‌ها و سایر قطعات جلو موتور به کار می‌رود.
) Statorاستاتور) استاتور بخشی ثابت از موتور است که شامل سیم‌پیچ‌هایی است که به برق متصل می‌شوند و میدان مغناطیسی را ایجاد می‌کنند تا روتور را به چرخش درآورد.
) Fram Coverقاب پوششی) قاب پوششی موتور را محافظت کرده و از اجزا داخلی در برابر آسیب‌های خارجی محافظت می‌کند.
Permanent Magnet (آهنربای دائمی) آهنرباهای دائمی در روتور قرار دارند و میدان مغناطیسی ثابتی را ایجاد می‌کنند که با میدان مغناطیسی ایجاد شده توسط استاتور تعامل می‌کند.
Stator Winding (سیم‌پیچ استاتور) سیم‌پیچ‌های استاتور به جریان برق متصل می‌شوند و با ایجاد میدان مغناطیسی متغیر، روتور را به حرکت در می‌آورند.
Hall IC Sensors (سنسورهای هال) سنسورهای هال در کنار استاتور نصب شده‌اند و موقعیت روتور را نسبت به استاتور تشخیص می‌دهند تا بتوانند زمان درست تغییر جریان برق را مشخص کنند و عملکرد موتور بهینه شود.
Rear End Cap (درپوش پشتی) درپوش پشتی نیز مانند درپوش جلویی برای محافظت از قطعات داخلی و نصب بلبرینگ‌ها و سایر قطعات در انتهای پشتی موتور استفاده می‌شود.

این اجزا به طور هماهنگ با هم کار می‌کنند تا موتور BLDC بتواند به طور کارآمد و با کمترین اصطکاک ممکن، توان مکانیکی را تولید و منتقل کند.



عملکرد موتور  BLDC

عملکرد موتور BLDC بر اساس تغییر میدان مغناطیسی و جریان در استاتور و روتور استوار است. در این موتورها، سنسورها موقعیت روتور را شناسایی می‌کنند و درایورها با ارسال سیگنال‌های الکترونیکی به سیم‌پیچ‌های استاتور، جریان مورد نیاز را تنظیم می‌کنند. این فرآیند باعث تولید میدان مغناطیسی متغیر می‌شود که روتور را به حرکت در می‌آورد. این روش کنترل الکترونیکی، دقت و کارایی بالاتری نسبت به روش‌های مکانیکی دارد و موجب بهبود عملکرد موتور می‌شود.

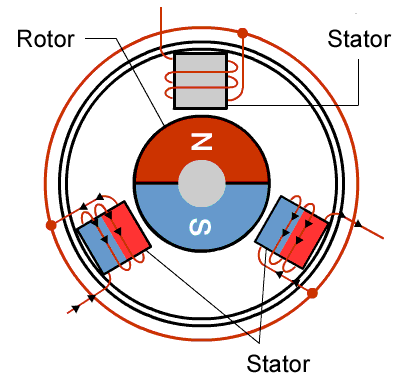

به طور کلی نحوه عملکرد این موتور در تصویر بالا آورده شده است. اگر می‌خواهید در مورد چرخش این موتور به طور خلاصه بدانید در زیر توضیح مرحله مرحله‌ای داده شده است:

  1. روتور (آهنربای دائم) در مرکز قرار دارد و می‌چرخد.
  2. سیم‌پیچ‌ها روی استاتور ثابت هستند و حرکت نمی‌کنند.
  3. چرخش روتور با تغییر جهت میدان‌های مغناطیسی تولید شده توسط سیم‌پیچ‌های ثابت انجام می‌شود.
  4. تنظیم جریان به سیم‌پیچ‌ها، سرعت و جهت چرخش روتور را کنترل می‌کند.



مزایای موتور BLDC

  1. کارایی بالا: موتور BLDC دارای بازدهی بالایی است و انرژی کمتری تلف می‌کند. این ویژگی باعث می‌شود تا در مصرف انرژی صرفه‌جویی شود.
  2. عمر طولانی: به دلیل عدم وجود جاروبک‌ها، سایش کمتری در این موتور رخ می‌دهد و نیاز به نگهداری کمتری دارند.
  3. صدای کم: موتور BLDC نسبت به موتورهای جاروبک‌دار صدای کمتری تولید می‌کند. این ویژگی در کاربردهایی که نیاز به سکوت دارند، بسیار مفید است.
  4. کنترل دقیق: کنترل الکترونیکی این موتورها امکان تنظیم دقیق سرعت و موقعیت را فراهم می‌کند. این دقت بالا در بسیاری از کاربردها، به ویژه در صنایع رباتیک و خودروسازی، اهمیت دارد.



کاربردهای موتور BLDC

موتور BLDC به دلیل ویژگی‌های منحصر به فرد خود در صنایع مختلفی کاربرد دارد. از جمله این کاربردها می‌توان به موارد زیر اشاره کرد:

  1. صنعت خودرو: موتور BLDC در خودروهای برقی و هیبریدی به کار می‌رود. این موتورها به دلیل کارایی بالا و کاهش مصرف انرژی، گزینه‌ای مناسب برای این نوع خودروها هستند.
  2. لوازم خانگی: این موتورها در وسایلی مانند یخچال، ماشین لباسشویی و جاروبرقی استفاده می‌شوند. صدای کم و عمر طولانی این موتورها باعث افزایش کیفیت و دوام این دستگاه‌ها می‌شود.
  3. صنایع هوایی: موتور BLDC در پهپادها و هواپیماهای کوچک به دلیل وزن کم و کارایی بالا به کار می‌رود. این ویژگی‌ها باعث بهبود عملکرد و افزایش مدت زمان پرواز این وسایل می‌شود.
  4. صنایع رباتیک: موتور BLDC به دلیل دقت بالا و کنترل دقیق در ربات‌ها مورد استفاده قرار می‌گیرد. این موتورها قابلیت اجرای حرکات دقیق و پیچیده را فراهم می‌کنند که در بسیاری از کاربردهای صنعتی و تحقیقاتی حیاتی است.



استفاده از موتور bldc در کولر آبی

موتور BLDC(براشلس الکتریکی بدون دندانه) یکی از مهمترین اجزای کولر آبی هوشمند است. این نوع موتور دارای عمر مفید بیشتر، صدای کمتر، و مصرف انرژی کمتر نسبت به موتورهای سنتی است. اطمینان حاصل کنید که کولر آبی هوشمند دارای موتور BLDC با کیفیت و عملکرد بالا است.

اگر نیاز به خرید موتور bldc و یا دریافت قیمت کولر ایرومکس ۶۰۰۰ داشتید، می‌توانید توسط شماره زیر با مجموعه آقای تاسیسات در ارتباط باشید:

شماره تماس آقای تاسیسات: ۰۲۱-۶۵۵۵۵۵۳۰



انواع کولر آبی با موتور BLDC

خوشبختانه کولر آبی های BLDC موجود در بازار دارای تنوع بالایی هستند و شما عزیزان میتوانید بین گزینه های متعددی اقدام به خرید کولر BLDC مد نظر خود داشته باشید. این محصولات در چند دسته بندی قرار میگیرند که تفاوت عمده این موارد در جنس بدنه و نوع عملکرد و توان خروجی موتور میباشد. مهم ترین دسته بندی این محصولات در حال حاضر به شرح زیر میباشد.

کولر آبی با بدنه فلزی

همانند دیگر محصولات بدنه این کولر آبی نیز از نوع فلز میباشد و دارای طراحی مشابهی نیز میباشد. بدنه فلزی دارای مزایا و معایبی میباشد که در ادامه به توضیح آن به صورت خلاصه خواهیم پرداخت. از جمله ویژگی های بدنه فلزی میتواند به مقاومت بالا آن اشاره کرد که در برابر ضربات تحمل بالایی دارد. از معایب بدنه فلزی میتوان به جذب بالای نور و گرما، شکل پذیری محدود تر در مقایسه با پلیمر، ابعاد بزرگتر، زنگ زدگی بدنه و خوردگی فلز توسط آب، وزن سنگین تر و طراحی بدنه به لحاظ زیبایی محدود تر میباشد.

کولر آبی با بدنه پلیمری

کولر آبی با بدنه پلیمری از جمله نوآوری های موجود در این حوزه میباشد که کولر آبی های BLDC نیز از آن بهره مند شده اند. بدنه پلیمری دارای مزایا و معایبی میباشد که در ادامه به توضیح آن میپردازیم. از جمله مزایای بدنه پلیمری میتوان به: شکل پذیری و طراحی زیبا تر، وزن کمتر، جذب بسیار کم نور و گرما، عدم زنگ زدگی و خوردگی بدنه توسط آب، ابعاد کوچک تر و تنوع بالا تر در تولید میباشد. از معایب آن نیز میتوان به: مقاومت کمتر در برابر ضربه در مقایسه با بدنه فلزی اشاره کرد.



نحوه کنترل موتور BLDC چگونه است؟

کنترل موتور BLDC به دو روش کلی سنسوردار و بدون سنسور انجام می‌شود.

۱٫ کنترل سنسوردار

در این روش، از سنسورهایی مانند سنسورهای اثر هال برای تعیین موقعیت روتور استفاده می‌شود. این سنسورها به مدار کنترل‌کننده اطلاعات دقیقی درباره موقعیت روتور می‌دهند که به تنظیم دقیق جریان‌ها و عملکرد بهتر موتور کمک می‌کند. این روش کنترل دقت بالایی دارد و برای کاربردهایی که نیاز به کنترل دقیق دارند، مناسب است.

۲٫ کنترل بدون سنسور

در این روش، موقعیت روتور به طور غیرمستقیم و از طریق تحلیل سیگنال‌های الکتریکی و تغییرات ولتاژ و جریان در سیم‌پیچ‌ها تعیین می‌شود. این روش نیاز به سنسورهای اضافی ندارد و سیستم کنترل ساده‌تری دارد، اما دقت کمتری نسبت به روش سنسوردار دارد. این روش معمولاً در کاربردهایی که دقت کنترل اهمیت کمتری دارد، استفاده می‌شود.



نحوه استفاده از موتور  BLDC

استفاده از موتور BLDC به مراحل مختلفی نیاز دارد که در ادامه به توضیح آن‌ها می‌پردازیم:

  1. انتخاب موتور مناسب: برای شروع، باید موتوری با مشخصات فنی مناسب برای کاربرد مورد نظر انتخاب کنید. این مشخصات شامل توان، ولتاژ، سرعت و گشتاور موتور است.
  2. اتصال درایور: موتورهای BLDC برای عملکرد به درایور نیاز دارند. درایور مسئول کنترل جریان‌ها و ولتاژهای موتور است. انتخاب درایور مناسب و اتصال صحیح آن به موتور و منبع تغذیه بسیار مهم است.
  3. برنامه‌ریزی کنترلر: اگر از کنترلر قابل برنامه‌ریزی استفاده می‌کنید، باید کنترلر را به گونه‌ای برنامه‌ریزی کنید که رفتار مطلوب موتور را فراهم کند. این شامل تنظیم پارامترهایی مانند سرعت، گشتاور و پاسخ‌دهی موتور است.
  4. نصب و راه‌اندازی: موتور و درایور را به دستگاه یا سیستم مورد نظر نصب کنید و اتصالات الکتریکی را بررسی کنید. اطمینان حاصل کنید که همه چیز به درستی نصب شده و آماده برای آزمایش است.
  5. آزمایش و تنظیمات نهایی: پس از نصب، موتور را تحت شرایط کاری واقعی آزمایش کنید و تنظیمات نهایی را برای بهبود عملکرد انجام دهید. این شامل تنظیم پارامترهای کنترل، بررسی حرارت و صدا، و اطمینان از کارکرد صحیح سیستم است.



مقایسه موتور BLDC با موتورهای جاروبک‌دار

در جدول زیر، تفاوت‌ها و ویژگی‌های موتور BLDC و موتورهای جاروبک‌دار مقایسه شده است:

ویژگی موتور BLDC موتور جاروبک‌دار
کارایی بالا متوسط
عمر مفید طولانی کوتاه
نیاز به نگهداری کم زیاد
صدای تولیدی کم زیاد
هزینه تولید بالا پایین
پیچیدگی کنترل بالا پایین



نتیجه‌گیری

موتور BLDC به دلیل ویژگی‌های منحصر به فرد خود، جایگزین مناسبی برای موتورهای جاروبک‌دار در بسیاری از کاربردها شده است. این موتورها با کارایی بالا، عمر طولانی و صدای کم، انتخابی ایده‌آل برای صنایع مختلف هستند. با پیشرفت تکنولوژی و کاهش هزینه‌های تولید، انتظار می‌رود که استفاده از موتور BLDC در آینده بیشتر شود. اگر به دنبال موتوری با عملکرد بالا و نیاز به نگهداری کم هستید، موتور BLDC گزینه‌ای عالی برای شما خواهد بود.

اگر نیاز به خرید موتور bldc و خرید پد سلولزی و همچنین دریافت مشاوره برای این محصولات داشتید، می‌توانید توسط شماره زیر با مجموعه آقای تاسیسات در ارتباط باشید:

شماره تماس آقای تاسیسات: ۰۲۱-۶۵۵۵۵۵۳۰



سوالات متداول موتور bldc

سوال: موتور BLDC چیست و چه تفاوتی با موتورهای DC معمولی دارد؟

جواب: موتور BLDC یک نوع موتور الکتریکی است که در آن از سنسورها و الکترونیک برای کنترل حرکت استفاده می‌شود و برخلاف موتورهای DC معمولی، برس و کلاچ ندارد. این طراحی باعث کاهش اصطکاک و افزایش کارایی می‌شود.

سوال: آیا این موتور های BLDC زود خراب می‌شوند؟

جواب: موتور های bldc به دلیل عدم وجود دنده های مکانیکی و بهره مندی از تکنولوژی مگنت طول عمر بالایی دارند.

سوال: ویژگی این نوع موتور الکتریکی چیست؟

جواب: از مهمترین مزیت‌های این الکتروموتور می‌توان به مواردی مانند راندمان بالاتر، عمر طولانی، صدای کم، کنترل پذیری بهتر، ابعاد استاندارد کوچک‌تر اشاره کرد.

سوال: این موتورها بر چه اساسی دسته بندی می‌شوند؟

جواب: دسته بندی این موتورها بر اساس عوامل مختلفی مانند نوع سیم پیچی استاتور، نوع ساختار روتور، سیستم کنترل صورت می‌گیرد.

سوال: موتور BLDC چه نوع درایورهایی نیاز دارد؟

جواب: موتورهای BLDC به درایورهایی نیاز دارند که بتوانند جریان‌های سه فاز را به طور دقیق تنظیم کنند. این درایورها معمولاً شامل مدارات کنترلی پیچیده‌ای هستند که قادر به تعیین موقعیت روتور و کنترل جریان‌های الکتریکی هستند.
