آموزش سوکت زدن کابل شبکه

0

در دنیایی که سازمان‌ها و کسب‌وکارها فناوری محور هستند، انتقال سریع و امن اطلاعات و داده‌ها اهمیت بالایی دارد. شبکه‌های کامپیوتری و اطلاعاتی، اساس انتقال سریع اطلاعات و داده‌ها به‌صورت امن را فراهم می‌کنند و این‌گونه بر بخش قابل‌توجهی از زندگی مدرن امروزی تأثیر می‌گذارند. از طرف دیگر، سوکت زدن کابل‌های شبکه به روشی صحیح و با دقت بالا نقشی اساسی و حیاتی در ساختار و عملکرد شبکه دارد. اگرچه ممکن است این عملیات ساده به نظر برسد، اما تأثیر به سزایی در روند کلی شبکه ایجاد می‌کند؛ بنابراین در ادامه مراحل و نکات کلیدی در سوکت زدن کابل‌ شبکه را برای شما شرح می‌دهیم.

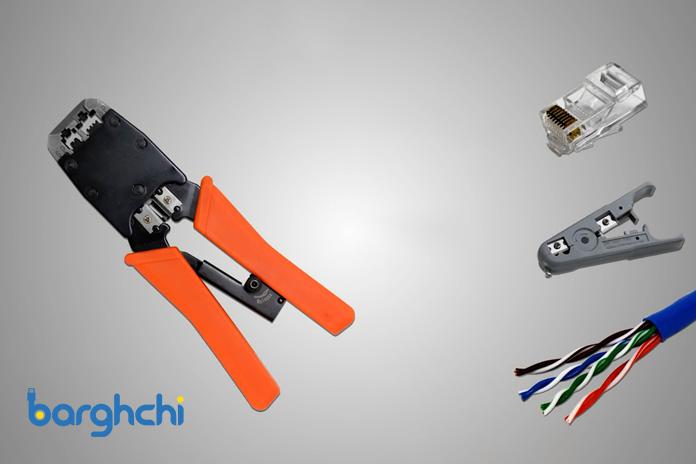

تجهیزات مورد نیاز

برای برقراری یک شبکه به تجهیزات پایه و اساسی احتیاج خواهید داشت؛ بنابراین در ادامه تجهیزات مورد نیاز برای سوکت زدن کابل شبکه را شرح می‌دهیم.

  • کابل‌ شبکه یا کابل اترنت (Ethernet) با انواع مختلف مانند Cat5e، Cat6 یا Cat6a برای انتقال داده‌ها
  • کانکتور RJ45 برای اتصال کابل‌های شبکه به دستگاه‌ها که مطابق با کتگوری کابل شبکه است
  • ابزار کابل‌کشی (سیم‌چین) و سوکت زنی برای اتصال کانکتورهای RJ45 به کابل‌ها (پچ کردن)
  • تستر کابل شبکه برای بررسی صحت اتصال‌ کابل شبکه و سوکت کانکتور
  • ابزارهای ایمنی

همچنین پس از سوکت زدن کابل شبکه به پچ پنل یا سوئیچ شبکه برای تمرکز و مدیریت کابل‌ها و دستگاه‌های متصل به شبکه نیاز خواهید داشت. در مواقعی نیز برای نظم بیشتر، دستگاه لیبل‌زنی و نشانه‌گذاری برای شناسایی کابل‌ها و اتصال‌ها مفید واقع می‌شود.

آموزش سوکت زدن

کابل‌کشی صحیح شبکه قبل از هر چیزی به مهارت و دقت بالا نیاز دارد. درصورتی‌که در زمینهٔ سرهم‌بندی اجزای شبکه و سوکت زدن کابل شبکه تجربه کافی ندارید، توصیه می‌شود با کارشناسان فنی مشورت کنید و آموزش‌های لازم را ببینید. البته اگر مایل هستید خودتان این کار را انجام دهید، باید نکات و استانداردهایی را رعایت کنید و به بررسی اجزای به کار رفته بپردازید که در ادامه به شرح آن‌ها می‌پردازیم.

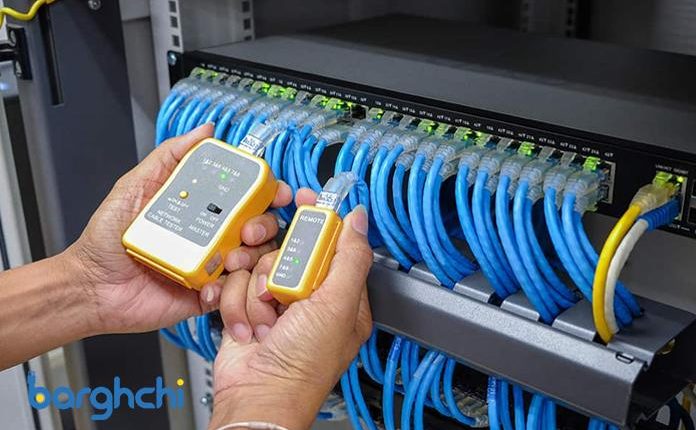

بررسی سوکت و کابل شبکه

در ابتدا و قبل از شروع مراحل سوکت زدن، باید سوکت و کابل شبکه را به‌طور جداگانه بررسی کنید. شما با استفاده از تستر کابل شبکه و آزمون‌وخطای سوکت و کابل شبکه می‌توانید از سالم بودن آن‌ها اطمینان حاصل کنید. دقت کنید که سوکت معمولاً شامل ۸ پین است که هر سیم باید در پین مناسبی نصب شود. همچنین توصیه می‌شود از سوکت‌های cat 5 و cat6 برای انتقال داده با کیفیت و سرعت‌ بالا استفاده کنید. کابل شبکه نیز باید سالم باشد و به‌ درستی نصب شود و با کتگوری یا رده سوکت منطبق باشد. همچنین هنگام برش کابل شبکه با سیم چین دقت کنید که به زوج سیم‌ها آسیبی نزنید و طول زوج سیم‌ها با اندازه سوکت مطابق باشد.

آشنایی با رنگ بندی کابل

در راه‌اندازی یک شبکه کابلی، شناختن رنگ‌ها و الگوهای رنگ‌بندی کابل‌ شبکه ضروری است. آشنایی با رنگ بندی یا کد رنگی زوج‌سیم‌ها از اساس کابل‌کشی صحیح و عملکرد موفق شبکه است. در واقع رنگ‌بندی کابل شبکه cat 5  بر اساس استاندارد TIA/EIA-568A و TIA/EIA-568B انجام می‌شود. هر دو استاندارد رنگ‌بندی مشابهی دارند اما ترتیب رنگ‌ها در انتهای کابل‌ها متفاوت است.

در استاندارد TIA/EIA-568A زوج 1 سفید و سبز، زوج 2 سفید و نارنجی، زوج 3 سفید و آبی، زوج 4 سفید و قهوه‌ای هستند.

و در استاندارد TIA/EIA-568B زوج 1 سفید و نارنجی، زوج 2 سفید و سبز، زوج 3 سفید و آبی و زوج 4 سفید و قهوه‌ای هستند.

معمولاً در پروژه‌های کابل‌کشی شبکه و سوکت زنی، یکی از این دو استاندارد برای رنگ بندی انتخاب می‌شود و تمامی کابل‌ها و سوکت‌ها به همان ترتیب رنگ‌بندی وصل می‌شوند. به‌ عنوان‌ مثال، اگر استاندارد TIA/EIA-568B را انتخاب کرده‌اید، باید تمام کابل‌ها و سوکت‌ها بر اساس ترتیب رنگ‌بندی این استاندارد وصل شوند.

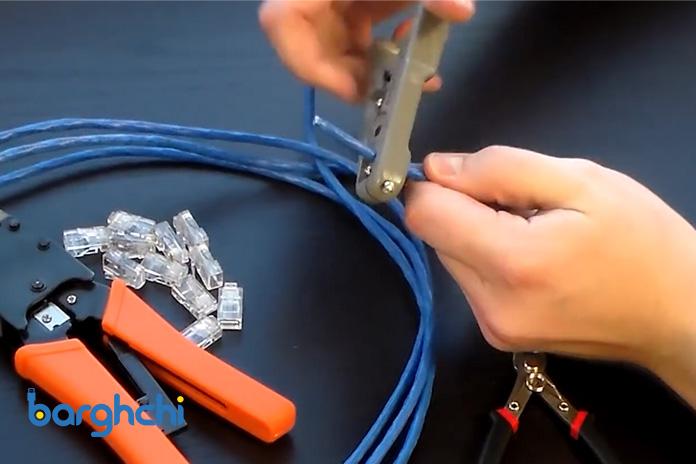

مراحل سوکت زدن

بعد از اینکه استانداردهای بالا را رعایت کردید و از سلامت کابل و سوکت مطمئن شدید، باید مراحل زیر را دنبال کنید:

  • ابتدا کابل‌های مورد نیاز را با توجه به نوع شبکه و استانداردهای مرتبط (Cat 5, Cat 6) آماده‌سازی کنید و آن را با سیم‌چین مخصوص برش دهید. محافظ پلاستیکی خارجی کابل را با دقت باز کنید تا به سیم‌های داخلی دسترسی داشته باشید.

  • سپس جفت سیم‌ها را به‌ دقت از هم باز کنید و برای اتصال به سوکت آماده کنید. در مرحله بعد، سوکت متناسب با نوع و کتگوری کابل‌ها را انتخاب کنید. همچنین با توجه به استاندارد رنگ بندی کابل (مثلاً TIA/EIA-568A یا TIA/EIA-568B)، ترتیب رنگ‌ها را مطابق با به پین‌های RJ-45 رعایت کنید.
  • سپس با استفاده از سیم‌چین، طول اضافی سیم‌ها را ببرید تا طول سیم‌ها با کانکتور مطابق باشد و به‌خوبی در آن جای بگیرد.
  • سیم‌ها را طبق ترتیب رنگ بندی، به‌دقت در انتهای پین‌های RJ-45 قرار دهید. اطمینان حاصل کنید که انتهای همه سیم‌ها در یک خط افقی تنظیم‌شده‌اند و از پین‌ها خارج نشوند. سیم‌ها را فشار دهید تا کاملاً داخل سوکت بروند.
  • سوکت را در انتهای کابل قرار دهید و با استفاده از دستگاه مخصوص سوکت زن آن را روی سیم‌ها پرس یا پچ کنید تا به‌درستی روی سوکت سوار شوند و نصب محکمی داشته باشند.
  • بعد از اینکه سوکت زنی کابل شبکه را با موفقیت انجام دادید، با استفاده از دستگاه‌های مخصوص، کابل‌ها را تست کنید تا اطمینان پیدا کنید که همه سیم‌ها به‌ درستی و بدون تداخل متصل شده‌اند.
  • تست نهایی: پس از نصب، سوکت را تست کنید تا اطمینان حاصل شود که اتصال به‌درستی انجام‌شده و شبکه بدون مشکل عمل می‌کند.

با انجام این مراحل با دقت کافی شما می‌توانید به‌ راحتی سوکت‌های کابلی شبکه را نصب‌ کرده و ارتباطی پایدار و مطمئن برای دستگاه‌های مختلف ایجاد نمایید.

جمع‌بندی

برای سوکت زدن کابل شبکه نیاز است با مفاهیم اولیه، آشنایی با رنگ بندی کابل‌ها و استانداردهای شبکه را برای ایجاد شبکه‌ای پایدار و قابل اعتماد و موثر آشنا باشید. با پیروی از مراحل سوکت زدن و فراگیری این مهارت‌ها شما می‌توانید شبکه‌های خانگی و سازمانی را به سادگی ایجاد و مدیریت کنید. مهم‌ترین نکته که در آموزش سوکت زدن کابل شبکه نیز، اهمیت استفاده از تکنیک‌ها و روش‌های صحیح در اجرای کابل کشی است.
